垂直振動清灰裝置

垂直振動清灰裝置（圖1）要求除塵器設計成若干個獨立的倉室，由電動機和減速機構帶動的傳動軸上，設有與倉室數相同的凸輪，每一凸輪控制一個撥叉。當某倉室清灰時，凸輪帶動撥叉將吊掛濾袋的吊架向上提起，隨后突然落下，濾袋受振動而使表面的粉塵脫落。同時，振動機構使該倉室的排氣閥關閉，切斷含塵氣流通道，反吹氣流進口開啟，干凈氣體借助負壓（或反吹風機）從反方向吹入濾袋內，以增強濾袋清灰效果。

各倉室對應的凸輪相差一定角度，因而每次只有一個倉室清灰。每次清灰時，濾袋振動3次，耗時l~2min。濾袋吊架被提起的高度為30~50mm。清灰周期為8?lOmin。

垂直振動清灰的另外一種形式如圖1所示，由凸輪機構通過杠桿驅動吊架而實現振動清灰。

橫向振動清灰裝置

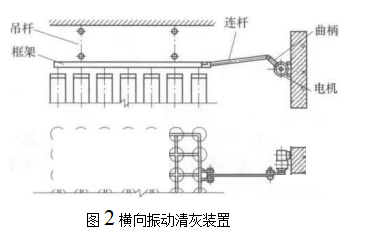

橫向振動清灰裝置的結構如圖2所示。濾袋安裝在頂部的框架上，框架通過連桿、曲柄與電機相連。電機運轉時，帶動吊架橫向振動，使濾袋上的粉塵清落.

中部振動清灰裝置

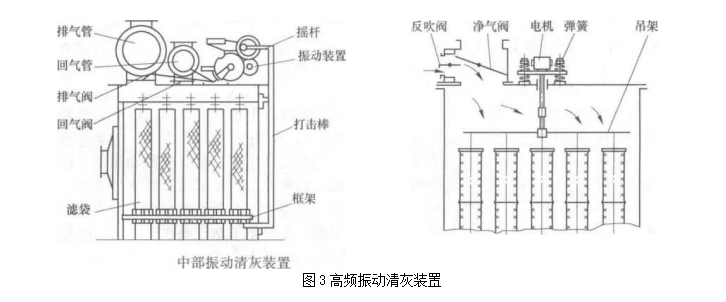

中部振動清灰裝置也屬于橫向振動，由電機、曲柄和連桿等組成（圖3）,同樣要求袋式除塵器設計成若干個獨立的倉室，清灰逐室進行，通常與反吹清灰方式結合使用。清灰時，電機通過搖桿和打擊棒使框架橫向振動, 濾袋也隨之振動，濾袋上的粉塵隨之脫落；同時，倉室的排氣閥和回氣閥切換，干凈氣流從回氣閥門及向進入濾袋，促進濾袋清灰。有的清灰裝置還裝有電加熱器對清灰氣流加熱，在含塵氣體濕度較高的條件下，避免溫度較低的清灰氣流導致除塵器內結露。

髙頻振動清灰裝置

高頻振動清灰裝置以帶有偏心輪的電機為動力，電機安裝在濾袋吊架的頂部，而吊架支撐在彈簧上（圖3）。電機開動時帶動吊架振動，其頻率很高，而振幅很小，濾袋隨之振動，將濾袋表面的粉塵清落。同時，凈氣出口閥和反吹閥相互切換，室外空氣或凈化后的氣體反向通過濾袋，增強清灰效果。該方式要求除塵器取分室結構，逐室輪流清灰。
