聚酰亞胺纖維

聚酰亞胺聚酰亞胺纖維（P84, Polyimide, PI）是指一類(lèi)主鏈含酰亞胺環(huán)重復(fù)單元的耐高溫芳雜環(huán)聚合物，其中以含有猷酰亞胺結(jié)構(gòu)的聚合物最為重要。聚酰亞胺纖維商品名稱(chēng)為P84。其結(jié)構(gòu)式為：

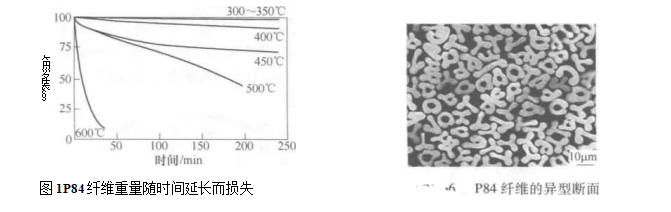

P84具有優(yōu)良的耐高、低溫性，可在-195~260弋長(zhǎng)期使用，并可在-269Y或400Y短 期使用。其耐熱性能突岀，沒(méi)有明顯的二次轉(zhuǎn)變溫度和熔點(diǎn)，不能熔融，分解溫度高達(dá) 470Y,分解時(shí)只放出非常少的有害氣體，是迄今熱穩(wěn)定性最高的聚合物品種之一。它在2752下尺寸穩(wěn)定；在250^熱空氣中lOmin,收縮率小于1%；在300弋下lOOh,強(qiáng)度保持率為50%，伸長(zhǎng)率降低5%?10%。以等溫?zé)嶂胤治龇?/span>（TGA）分析P84纖維，得出溫度和時(shí)間對(duì)纖維重量損失的影響（圖21-35）,結(jié)果表明，在350Y下經(jīng)3小時(shí)后纖維重量損失約為5%。

P84纖維很細(xì)且斷面形狀不規(guī)則（圖1）,比表面積大，纖維之間抱合性能好，因而制成的濾料孔隙小，其過(guò)濾效率更高且阻力更低。84纖維耐氧化性優(yōu)于PPS纖維。

P84纖維的主要缺點(diǎn)是耐水解性能較差，但優(yōu)于聚酯纖維和芳綸纖維。

P84纖維濾料廣泛用于水泥窯煙氣凈化、高爐煤氣凈化等場(chǎng)合，獲得很好的效果。
