機械回轉反吹袋式除塵器

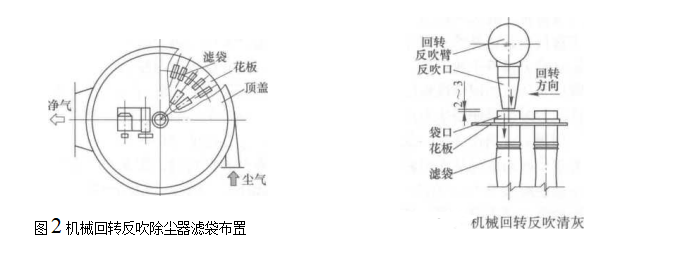

機械回轉反吹袋式除塵器的箱體呈圓筒形，可分成清潔倉、中筒體和集塵斗三部分 （圖1）。含塵氣體由中筒體的下部或上部沿切線方向進入，濾袋的外表面將粉塵阻留，凈氣進入濾袋內，經由濾袋上口至清潔倉排出。濾袋斷面為梯形（或橢圓形），圖1所示為支撐濾袋的梯形框架。濾袋沿著若干個同心圓的圓周布置（圖2）,可有4 ~5圈或更多。濾袋框架底部設有定位銷，除塵器中筒體下部設定位支承架。安裝時，濾袋與框架先裝成一體，定位銷穿出袋底并綁扎嚴密，然后將濾袋連同框架放入花板的袋孔，定位銷插入支承架的定位孔中，并將袋口與花板保持密封。

反吹風機吸取清潔倉的凈氣以提供反吹氣源，避免低溫氣體進入除塵器導致結露。清 灰氣流通過中心管送到回轉臂，回轉臂的反吹風口與布置濾袋的同心圓周對應?；剞D臂圍繞中心管勻速回轉，反吹氣流則連續吹向濾袋并使其變形（圖2）,從而清落粉塵。

換袋操作在花板上進行。為方便換袋操作，推出了多種結構及相應的換袋方式：一種是靠專用機械將上蓋揭起并移開，操作人員在花板上作業；另一種是頂蓋可以回轉，使頂蓋上的人孔對準需拆換的濾袋，操作人員置身于人孔內作業；第三種是將框架制成分段結構，并增加清潔倉的高度，直接在清潔倉內進行換袋作業；還有將上箱體頂部分成若干個區域，每個區域分別設蓋板。

機械回轉反吹袋式除塵器的主要特點：

（1） 采用扁袋可充分利用筒體的圓形斷面，占地面積較??；

（2） 自身配備反吹風機，不需另配清灰動力，便于使用；

（3） 在線清灰，任一時刻只有很少濾袋清灰，不影響整機的過濾，有利于工況的穩定；箱體為圓筒形，剛性較好；

（4）反吹清灰能力較弱，效果欠佳，處理能力往往大幅下降，嚴重時導致除塵器整體 失效；

（5）清灰裝置活動部件較多，故障率也相應較高，維修工作量大；

（6）袋口密封較為麻煩，容易導致粉塵泄漏。

回轉反吹袋式除塵器另一主要缺點在于，清灰時，外圈反吹風口的線速度是內圈反吹口的數倍，因而外圈濾袋清灰不充分。其次，回轉臂在運動中吹掃，相當部分的清灰氣流吹在花板上，濾袋的清灰效果被削弱。針對上述缺點推出了多種改進型除塵器。
