陽極板自由懸掛方式分為不偏心懸掛和偏心懸掛方式兩種。

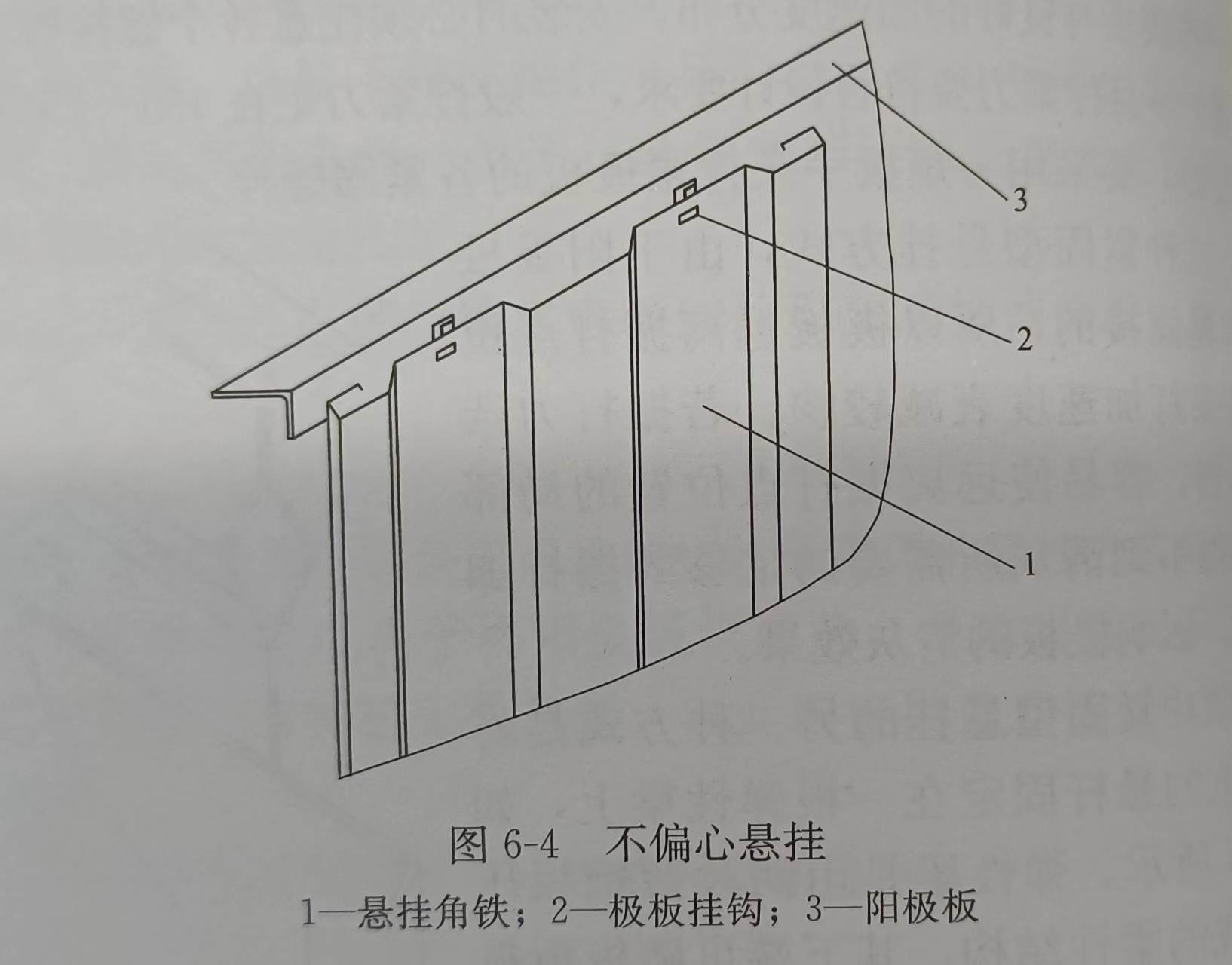

(1) 不偏心懸掛方式。如圖6-4所示，該陽極懸掛方式是在極板上端部沖出兩個方孔，在與掛鉤接觸的方孔一邊加一保護卡子，用厚2mm左右的鋼板壓制而成。安裝時，只要將極板兩方孔插入懸掛角鐵上的兩個鉤子即可，下部固接。極板受熱伸長時，由于上端不是固接，影響異極距的可能性小得多。這種懸掛方式與緊固型的固有頻率不同，具有極板上端部分的振打加速度值衰減相對較少，并使極板表面振打加速度值分布較均勻，制造簡單、安裝方便等優點。極板表面最小點法向振打加速度應在120～150g。

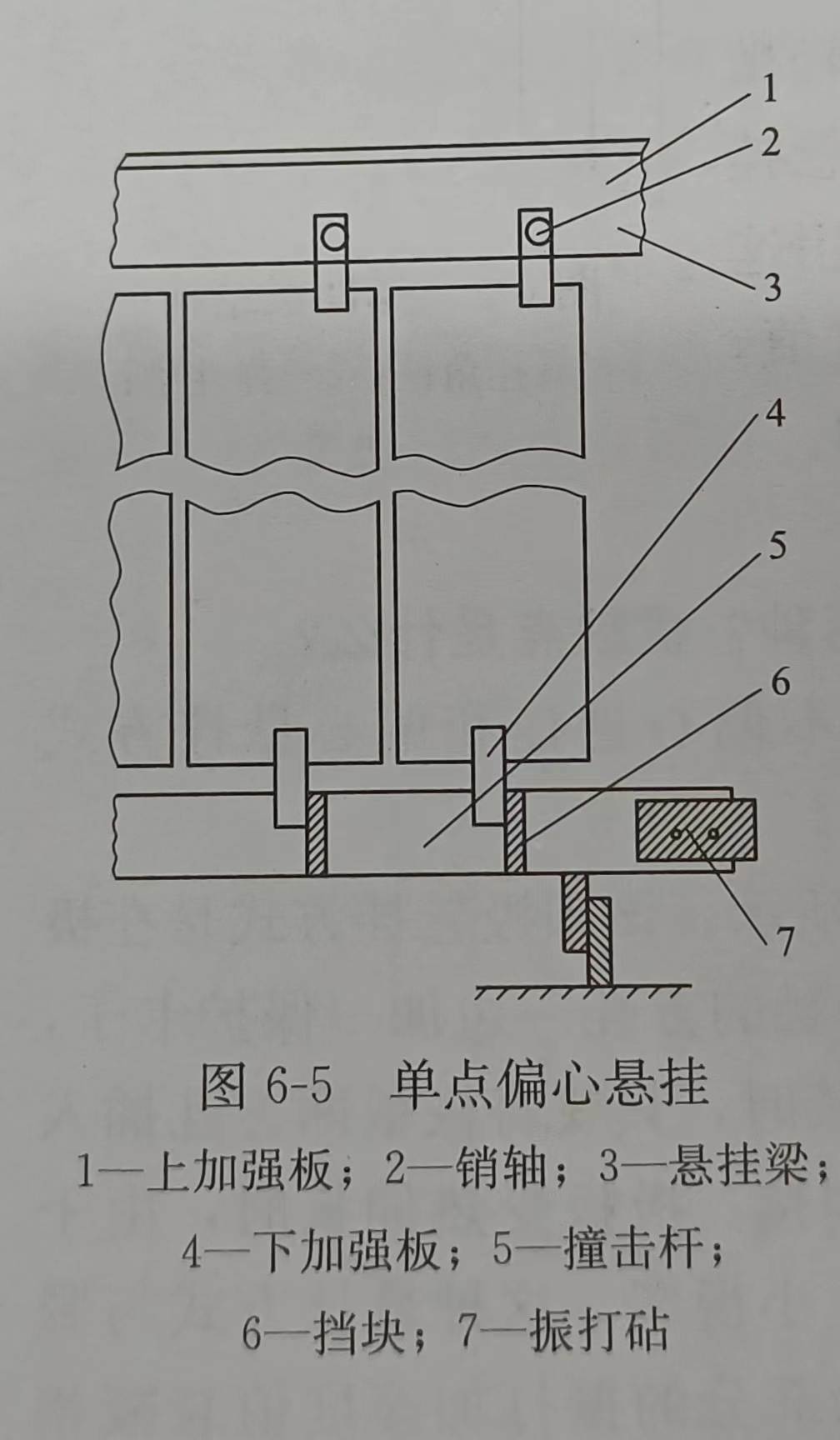

(2)偏心懸掛方式，如圖6-5所示。要使附著在極板表面的粉塵層從板面分離，不僅要有一定的振打加速度，而且極板要有一定的位移量?；谶@種振打機理，采用了單點偏心懸掛。這種懸掛方式在極板的上、下端均焊有加強板，下端加強板4插入下部的振打桿(又稱撞擊桿)5中，由于極板是單點偏心懸掛的，在自身重力矩的作用下，極板緊靠于振打桿的擋塊6上。振打時，極板繞上端偏心懸掛點回轉，。9下端加強板對于擋鐵有一相對運動，極板下端的加強板與擋鐵分離開，產生一定的位移量(可達幾毫米)，當極板落下時再次與擋鐵撞擊，從而再次振動極板。

單點偏心懸掛的極板振打時位移量較大，雖振打力較小、板面振打加速度不大，但比較均勻，因此清灰效果好。這種懸掛方式適用于煙氣溫度較高的場合，板面振打加速度只要在60～100g之間即可。但是這種結構極板兩端的加強板與極板的連接容易脫開。由于極板與加強板的厚度相差很大，所以采用焊接連接時，焊接工藝難以保證。若用鉚接，不但鉚接工作量大，而且鉚孔處易裂開，安裝中調整也比較復雜。因此，目前新設計的電除塵器已不采用這種懸掛方式。
