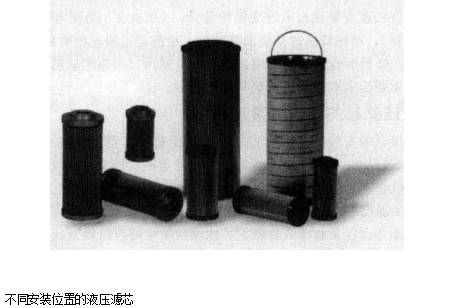

液壓濾芯的安裝位置及選擇

雖然這里說的安裝位置是指過濾器，然而每種過濾器所在位置都與濾芯有關，即與濾芯材質、強度、流通性、過濾精度等密切相關。所以還是講不同濾芯 安裝在不同位置。現就不同位置過濾器濾芯特性敘述如下。

（1） 吸油濾濾芯

吸油濾濾芯設在泵的吸入管路上，濾除油箱中殘留污物及通過空氣入口進入油箱的污物。起到保護泵的作用。為避免油泵產生空穴現象，要保證濾芯阻力要 小，一般使用100?200目或再細一些的金屬絲編織網或凹口金屬絲材料纏繞濾芯，在系統中它不起控制微顆粒污染作用。

（2） 高壓管路過濾器濾芯

高壓管路過濾器濾芯設在泵出口管道上，濾除吸入口油中的污物，保護系統清潔度，使系統維持一個恒定的清潔度。因受高壓脈動和壓力沖擊，所以濾芯強度要滿足ISO 3724 （流動疲勞）試驗要求。

對污染物特別敏感的液壓件，如滑閥、伺服閥等要避免污染物對其侵害，系統中就必須在其前位安裝這種高精度過濾器，其濾芯值的顆粒尺寸要小，比值要大于等于75；而濾材選擇也要慎重。濾芯除按七項標準達標外，本身清潔度 要高，不能有脫落纖維現象。除此之外，濾芯處于低溫工作，生產驗收則要做 “冷啟動”試驗。

（3） 回油濾濾芯

回油濾濾芯設在系統的回油管路上。其作用是把系統中新生成的或外部侵入的污物在返回油箱之前將其濾除。因此它是控制系統污染度最有效的位置。管路 雖然處于低壓，但根據傳動裝置的運轉狀況，也會出現脈動或壓力沖擊，所以對濾芯的要求也應嚴格按七項標準。在第一篇已介紹說：回油濾有成為液壓系統主過濾器的趨勢。現時期許多液壓系統的設計都偏重對回油濾的采用頻率,現只是還沒有見到這一舉措有特殊優越性的論述。

（4） 循環過濾濾芯

循環過濾濾芯設在油箱循環回路上，在清潔度要求嚴格的系統中往往采用，即使系統停止工作，也可啟動該系統，將系統污染度降至最低，所以要求使用過 濾比值較高的精細濾芯。若該系統再安裝冷卻器，可將系統溫度降下，維修也方便。空氣濾濾芯

（5）空氣濾濾芯設在油箱上，是油箱的“口罩”，具有防止污物由于油箱油量變 化而隨空氣混入油箱的功能，因此該濾器選用濾芯要具有其他液壓濾芯同等性能 要求。其濾芯容量要大，以防止微孔堵塞使油箱內壓變成負壓而引起空穴現象。 在露天場合和周圍環境惡劣時尤其要注意空氣濾的保護。

（6）液壓過濾器選擇要點

① 系統壓力在14MPa以下的液壓裝置，常見有吸油濾安裝。系統壓力在14MPa以上的中高壓系統，一般用回油濾控制系統污染度。 但對系統有可靠性要求時，應并用高壓管路過濾器。

② 電磁比例控制閥或微小流量調整閥等為增加其可靠性，應在其前邊有終 端過濾器安裝(又稱最后機會過濾器)。

③ 有伺服閥的系統，應努力使系統污染度降至最低，應同時并用高壓及回 油過濾器；當系統容量過大時，應設循環過濾器，更應在輔助管路上安裝終端過濾器。

(7) 為液壓油過濾選用的另類濾芯

① 濾芯強度好從未發生破損不能再用或因壓差大壓扁的現象。

② 造價低廉 每只濾芯20元，一只濾罐最多七只，只花140元可使用3 年。但是，我國對這種毛線濾芯主要還是用于水等溶液的過濾及非油性液過濾。

（8）高精度濾材制成濾芯的特殊用途

它是一種樹脂黏結玻璃纖維濾料。從前廣泛 用在醫藥用于水及輸液劑、食品、飲料（如，果汁及酒類），以及電子工業用水 及試劑等行業。濾芯形成多褶結構以后，用聚丙烯內外骨架、網罩以及端蓋熔接 密封形成完整濾芯。它的特點是無纖維脫落，完整度好，化學兼容性好。
