表面型過濾與深度型過濾

過濾器濾層材質的結構可以分為表面型和深度型兩類。

表面型濾材

表面型濾材有用金屬細絲編織而成的精密濾網，也有用金屬絲纏繞等其他形式。過濾精度由編織成的孔眼尺寸或金屬絲線隙尺寸決定。任何大于孔眼尺寸或線隙的微粒均不能通過只是理想狀態，這在實際情況下是辦不到的。這種編織而成的濾網或金屬絲纏繞成的濾芯，有著相同尺寸的孔隙，它的過濾作用只發生在濾網表面，所以稱為表面型過濾。隨著污物在濾網表面的不斷聚集，其孔隙不斷被堵塞，從而使壓力降逐漸增加；過濾效率也會下降，因為被堵在網孔的顆?？赡茈S時被擠出網孔。如果希望將壓力降控制在一定范圍之內，則濾芯應具有足夠大的過濾面積。這種濾芯經過清洗可以重復使用。

深度型濾材

深度型濾材是用纖維造紙術制成的，是有一定厚度的過濾介質。這種濾材的特性與表面型過濾大不相同。它的孔眼形狀、尺寸大小不規則、不均勻，內部的通道彎彎曲曲錯綜復雜。它的過濾作用不光是發生在過濾介質的表面，也發生在過濾介質的深處，所以稱深度型過濾。由于這種過濾介質有一定厚度且通道四通八達，所以它的納污容量比表面型過濾大得多，而且壓力降也比表面型過濾低得多。另外由于其孔隙尺寸分布的范圍較寬，所以它還能濾出大量的細微顆粒。

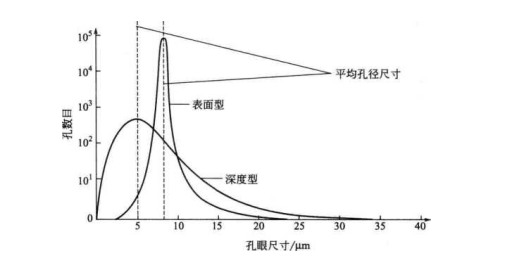

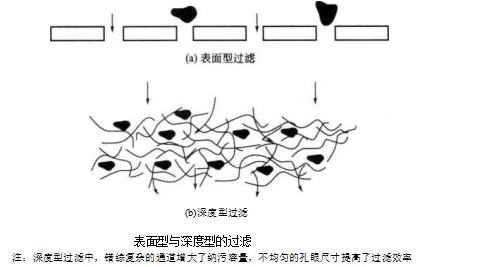

表面型濾層過濾情況與深度型濾層過濾情況的示意圖。圖示出了表面型和深度型兩種濾層的孔徑尺寸分布曲線。由圖可以看出表面型過濾平均孔眼尺寸為7.5；im,最小孔徑直徑為2.5fzm,最大孔徑尺寸是25_Mm_o這種過濾器可以阻截大部分尺寸為7. 5^111以上的顆粒，但不能除去比 2.5fzm小的顆粒。然而，過濾孔徑達38_Mm的深度型油濾，其平均孔徑尺寸是 5_Mm,而且還有一大部分的孔徑分布在5/zm以下的區域，所以它不但能濾出大部分5/m尺寸的顆粒，也能濾出很多小于5“m的微粒。這就是為什么絕大多數液壓系統采用深度型過濾器的原因。

于深度型過濾器，構成過濾介質的纖維直徑，其粗細尺寸對過濾效率和其他性能都有直接影響。用直徑較細的纖維構成的濾層，能在單位面積中形成更多的通孔，同樣在內部也能形成更多的通道。所以它的過濾效率和納污容量都比用直徑較粗纖維構成的濾層要高。由于同樣的原因，它的壓力降也比后者小。所以用細纖維構成的濾芯工作壽命也長。
