頂部振打袋式除塵器

頂部振打袋式除塵器(圖1)主要由箱體、灰斗和振打機構等組成。由于清灰的需要，除塵器分設若干倉室。濾袋置于倉室內，其下端開口，固定于倉室下部的底板上,以帽蓋封閉的上端吊掛在振打機構的吊架上。在箱體的頂部裝有閥門及振打機構。

含塵氣流由進氣口進入灰斗，自下而上進入濾袋內部，凈化后氣體穿出袋外，從位于箱體頂部的凈氣出口排出，粉塵被阻留于濾袋的內表面。

濾袋清灰依靠頂部的振打機構實現。在電機的驅動下，通過凸輪的作用，按一定的時間間隔逐個帶動各倉室的吊架，使濾袋垂直振動，同時驅使清灰倉室的排氣閥關閉、反吹閥開啟，切斷含塵氣流通道，室外空氣(或凈化后的氣體)借助壓差的作用從反方向進入濾袋，輔助振打機構，增強清灰效果。輔助清灰的氣體從袋口流出，并與含塵氣流匯合前往處于過濾林的倉室再次除塵。清灰結束后，閥門復位,清灰狀態。

中部振打袋式除塵器

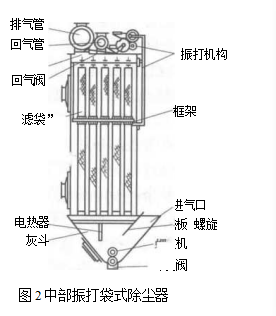

中部振打袋式除塵器的結構如圖2所示。含塵氣體由進口進入中箱體，凈化后經由排氣閥和排氣管排出。清灰時，振打裝置將排氣閥關閉，回氣閥開啟，并驅使位于濾袋中部的框架振動。由于振動和回氣的作用，附著在濾袋內表面的粉塵被清落。除塵器分隔成若干個倉室，清灰是逐室進行的。除塵器內裝有電熱器, 可在低溫或含濕量較大的條件下使用。

與頂部振打式相比，中部振打式對濾袋的損傷較小。
